Vi använder cookies för att ge dig bästa möjliga upplevelse på webbplatsen. Genom att fortsätta, godkänner du att vi använder cookies.
Läs mer om vår policy för web och personuppgifter

Polymer flex 20



Försäljning/
rådgivning
070-664 87 66
» Skicka mail

Tobias Revelj

Produkt:

Namn:

Företag:

Mail:

Telefon:

Meddelande:



Den information som lämnas här används endast för att kunna besvara offertförfrågan.
Genom att bocka i kryssrutan samtycker du till att lämnade uppgifter används och lagras för detta ändamål.



» Läs mer om vår policy för web och personuppgifter



Tekniska egenskaper

Densitet:

0,98 gr/cm3



Smältpunkt:

110-130ºC



Kornstorlek:

4 mm

Polymer flex 20 är ett koncentrerat modifierat bitumen i granulerad form för slitlager. Det består av en blandning av elastomer och termoplastisk polymer som gjorts lättsmält genom ett specialbitumen.

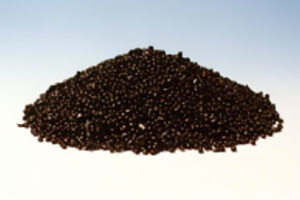

Polymer flex 20 levereras i form av 4 mm granulat.



Användningsområden

  • Alla asfaltblandningar som kräver en hög kohesionsnivå och som utsätts för stora tangentialspänningar
  • Tunna och mycket tunna bituminösa slitlager
  • Dränasfalt ABD



Metod

Polymer flex 20 används direkt i blandaren på verket för tillverkning av varmblandad asfalt. Två saker gör denna nya teknik möjlig:

  • Polymererna, som har en lång expansionstid, har gjorts lättsmälta under tillverkningen av moderlösningen och behöver därför bara en mycket kort blandningstid
  • Blandaren som är fylld med den varma ballasten producerar en mycket hög skjuvhastighet så att en homogen blandning kan uppnås på en mycket kort blandningstid



Den finns både i big-bags för tillsättning i kontinuerligt asfaltverk och i färdigportionerade 7 - 12 kg smältbara påsar för satsverk Tillsatshalten är vanligtvis mellan 5 och 10 % gånger bindemedelsvikten.



Blandning

För att optimera kvalitén på asfaltmassan, tillsäts Polymer flex 20 under blandningen helst på granulatet före coating. Tillverkningstemperatur är upp till 170 ºC.



Fördelar

  • Förbättrar i hög grad den inre kohesionen hos asfalt som utsätts för hög tangentialspänning
  • Tack vare den förbättrade kohesionen, minskar komprimeringen från trafiken, vilket tillåter att man behåller en god ytsträvhet
  • Flexibel att använda och tillverka
  • Enkelt att tillverka blandningar även i små kvantiteter
  • Inget behov av anläggning för modifierade bindemedel
  • Produkten kan lagras kallt
  • Förenklar dosering
  • Pressar kostnaderna



Exempel på effekten av tillsättning av Polymer flex 20

Bitumen 80/100 + Polymer flex 20 + Polymer flex 20
% Bitumen + Polymer flex 20 100/0 95/5 95/10
Tillsatshalt 0 5 9,5
Penetration 102 57 39
Mjukpunkt ºC 43 55 88
Fraaspunkt ºC -16 -15 -17
Plasticitetsintervall 59 70 99
Viskositet vid 100ºC 1700 5 000 /
Viskositet m.P.a.s vid
120ºC 510 1 450 3 950
140ºC 180 500 1 450
160ºC / / 635



» Till toppen
