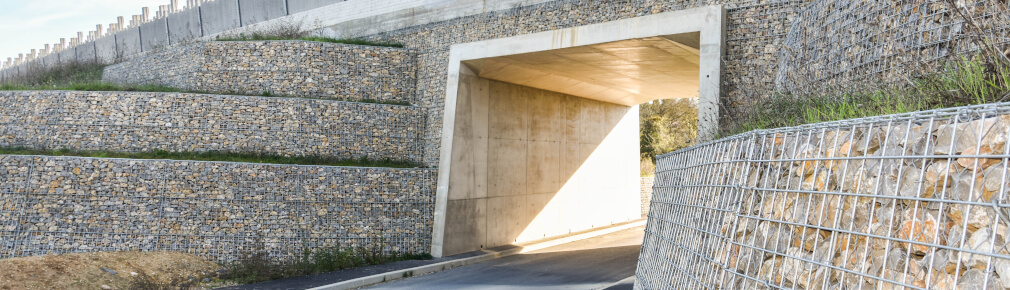

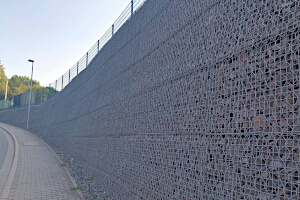

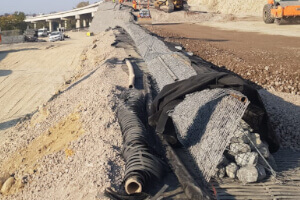

Mineral Terramesh stödmur sedd från sidan Konstruktion av Mineral Terramesh stödmur Green Terramesh stödmur

Terramesh (Mineral Green Terramesh) är ett mångsidigt förmonterat modulsystem för att mekaniskt stabilisera slänter och vallar med hjälp av en stödmur. Systemet är en kombination av ett gabionsystem med svetsade gabionnät till synlig yta, och ett förankringssystem som skapar ett mekaniskt stabiliserat lager. Eftersom systemet är snabbt att installera och mycket av materialet som schaktats undan kan återanvändas, är det ett miljömässigt och ekonomiskt bra alternativ som inte kräver lika mycket transporter.



Stödmur

Terramesh stödmur finns i två utföranden, med gabionfront (Mineral) och med yta redo för grässådd (Green).



Fördelar

  • Ett beprövat system som kan byggas upp till över 50 m på höjden
  • Komplett dimensionering ingår, inklusive förankringsnät
  • Bortschaktade massor kan som regel användas som återfyllnad, vilket ger mindre transporter och utsläpp
  • Mineral Terramesh använder upp till 66 % mindre sten än vad en traditionell gabionlösning gör
  • Fronten är gjord i Galmac-tråd (zink- och aluminiumöverdragen gabiontråd) som dessutom har av ett lager PVC utanpå för extra rostskydd och hållfasthet över tid, även i kustnära miljö
  • Stödmurens gabionfront fungerar också som dränage för slänten
  • Systemet är snabbt att installera
  • Kan också installeras så att synlig yta kan besås med gräs



Installation

Modulerna packas upp på plats och monteras med medföljande stag. Medföljande dimensionerade förankring läggs ut, och modulens frontdel fylls med sten eller jord beroende på applikation. En geotextil används som materialavskiljare mellan fronten och återfyllnaden. Vanligtvis fungerar materialet på plats för återfyllning bakom stödmuren. Återfyllnaden kompakteras/packas innan nästa lager av moduler monteras. En max kornstorlek på 75 mm är rekommenderad för att minska skada på det skyddade överdraget på gabiontråden.



Beräkningsexempel: 5 man kan i genomsnitt installera 60 - 80 m2 färdigt Mineral Terramesh på en dag.



Design och dimensioneringshjälp

Terramesh-systemet kan byggas med tre olika fasadlutningar, beroende på hur distanserna monteras. Vi hjälper till med komplett design och dimensionering av stödmurskonstruktioner med Terramesh.

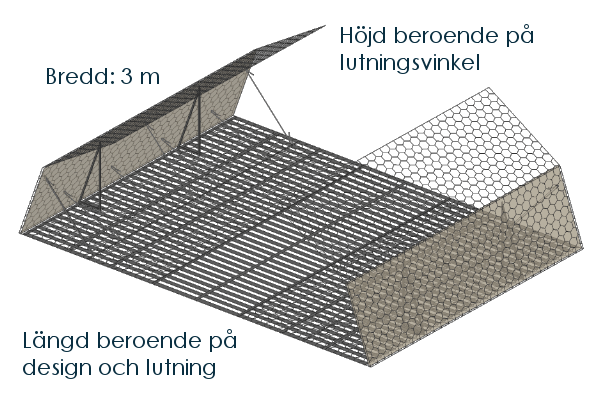

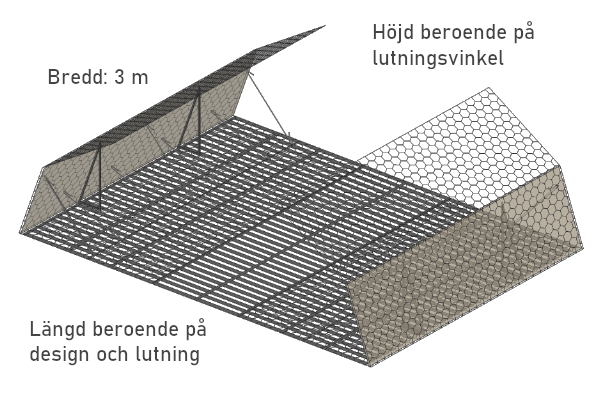

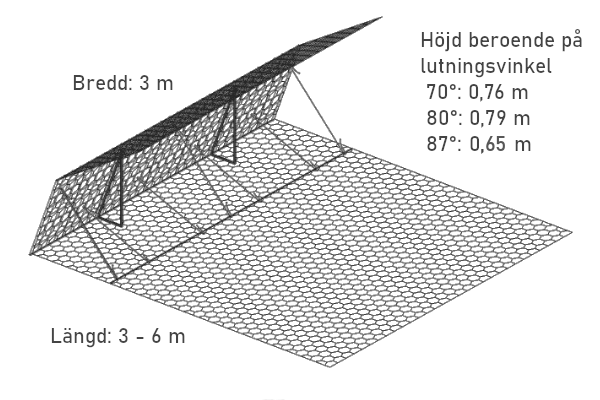

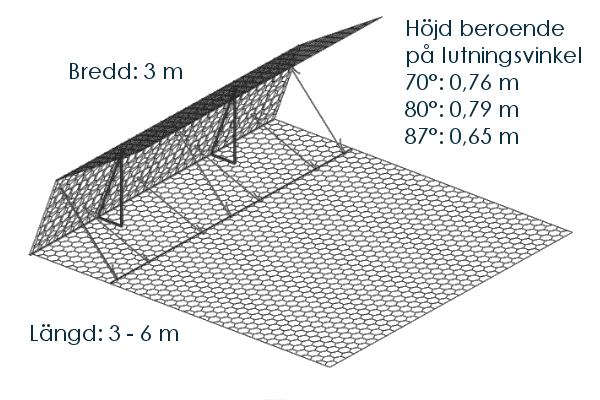

Illustration för Terramesh stödmur modulsystem



Installationsfilm Green Terramesh (engelska):




» Till toppen

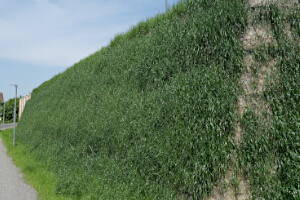

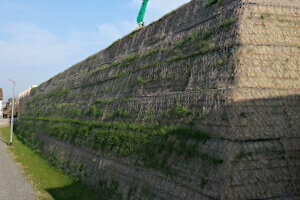

Green Terramesh bullervall Green Terramesh bullervallbesådd med gräs

Bullervall

Terramesh-systemet används också till att bygga bullervallar. Ett liknande modulsystem som det för stödmurar används, med undantag att det finns en släntmodul i varje ände. Systemet levereras i färdiganpassade längder som är anpassade till bullervallens höjd och lutning. En anpassad geotextil används som avskiljare och håller fyllnaden på plats.



Illustration Terramesh bullervall modulsystem
